ค้นพบพลังงาน วาคูม Rack เครื่องแห้งสําหรับความต้องการแห้ง

โครงสร้างของเครื่องแห้งเปลือก

อุปกรณ์ทั้งหมดของเครื่องแห้งขัดส่วนใหญ่ประกอบด้วยส่วนเคลื่อนไหวของฟันขัดส่วนว่าง ส่วนการทําความร้อนและส่วนการเก็บตัว หลังจากที่วัสดุแห้งถูกเพิ่มจากช่องอาหารสนามอาหารถูกปกปิดอย่างแน่น, และน้ําร้อนถูกส่งเข้าไปในเสื้อเปลือก, และปั๊มระบายความร้อนถูกเริ่มต้นและหมุนไปข้างหน้าและกลับด้วยความเร็วประมาณ 4r/min หลังจากถูกลดความเร็วโดยเครื่องลดวัสดุจะเคลื่อนย้ายไปทั้งสองด้านกับการหมุนไปข้างหน้าของขัดฟัน; เมื่อขัดฟันหมุนไปในทิศทางกลับ, วัสดุจะเข้าใกล้กันจากทั้งสองด้านไปกลาง.เนื่องจากวัสดุถูกอุ่นโดยตรงด้วยน้ําร้อนในด้านหนึ่งและระบวนกันอย่างเท่าเทียมกันโดยฟัน rake ในด้านอื่น, ความชื้นในวัสดุถูกระเหยภายใต้การกระทําของระบบระบายความร้อน, ลมน้ําระบายผ่านการเก็บฝุ่นแห้ง, รุ่นเก็บฝุ่นชื้น, และ condenserและถูกปล่อยออกจากช่องออกของปั๊มสูบแอก.

เครื่องเก็บฝุ่นแห้งจับวัสดุที่นําไปโดยปืนน้ําที่ระเหยและน้ําหลังจากปืนน้ําหมักเครื่องสะสมฝุ่นเปียกเพิ่มเติมบดความหนาของน้ําระเหยและจับของแข็งที่ลากเมื่อแห้งวัสดุที่เป็นอันตราย ความประสิทธิภาพของเครื่องเก็บฝุ่นต้องปรับปรุงเพื่อหลีกเลี่ยงการปนเปื้อนสิ่งแวดล้อม

เครื่องปรับความหนาวใช้เป็นหลักในการปรับความหนาวของปายน้ําที่ระเหยและปล่อยน้ําที่ปรับความหนาวเพื่อให้แน่ใจว่าปั๊มสูบความว่างของเครื่องแห้งสามารถรักษาระดับความว่างสูงซึ่งส่งผลให้การก๊าซฟิชชั่นของความชื้นภายในและพื้นผิวของวัสดุดีขึ้น- ระยะเวลาในการแห้งของวัสดุที่เปียกแตกต่างกันไปตามคุณสมบัติของวัสดุ ความต้องการที่แตกต่างกันสําหรับความชื้นของช่องเข้าและช่องออกและอุณหภูมิของสื่อการแห้งปกติใช้เวลามากกว่าสิบชั่วโมง

1.โครงสร้างกระเป๋าของเครื่องแห้งถาด
เปลือกประกอบด้วยกระบอกสแตนเลสแนวราบที่มีชุดภายนอกที่ทําความร้อนที่เชื่อม และฝาปิดที่มีฟลันจ์ในทั้งสองปลายกล่องและส่วนที่ตรงกับโคลนเหล็กและส่วนที่เต็มต้องตัด, และเส้นกลางของฝาปิดและกระบอกควรแตกต่างกัน 5 มม. เมื่อติดตั้งเส้นกลางของฝาปิดควรต่ํากว่าเส้นกลางของกระบอก,ดังนั้นเมื่อฟันหักหักหัก, วัสดุที่อยู่ด้านล่างของเปลือกสามารถถอนได้อย่างง่ายดาย. เปลือกทั้งหมดถูกวางบนสองรองรับที่นั่ง.หมายเหตุว่ามีจํานวนหนึ่งของห้องสําหรับการเคลื่อนไหวระหว่างหนึ่งของสนับสนุนและพื้นฐานเพื่อหลีกเลี่ยงความเครียดที่เกิดจากการขยายอุปกรณ์เมื่อเสื้อที่ร้อน.
2โครงสร้างฟันขัดของเครื่องแห้งขัด
อุปกรณ์ฟันขัดของเครื่องแห้งขัดประกอบด้วยสองกลุ่มฟันขัดในทิศทางซ้ายและขวาที่มีชุดแขวนตามลําดับทั้งสองข้างของแกนการส่งในมุมตรงข้าม. หัวฟันขัดของเครื่องแห้งขัดมีรูสี่เหลี่ยมที่ตรงกับแกนส่ง เมื่อประกอบฟันขัดติดกันแตกต่างกัน 90 องศา มีสองรูปร่างที่ปลายฟันขัด,ตัวหนึ่งเรียบและมีรูปร่างเป็นปลา และอีกตัวหนึ่งก็เรียบ แต่ไม่เรียบร้อย แต่ทั้งหมดอยู่ในมุมหนึ่งต่อแกนของแกนขับเคลื่อน (เช่นซ้ายและขวา)ฟันปัดแบบปัดใช้ในกลางของอุปกรณ์, และฟันขัดมีรูปร่างพิเศษถูกใช้ในปลายเครื่องแห้งเพื่อเข้ากับพื้นผิวผนังภายในของฝาปิดฟันขัดถูกติดตั้งอยู่ด้านหนึ่งและฟันขัดขวาถูกติดตั้งอยู่ด้านอื่นดังนั้นเมื่อวัสดุถูกเพิ่มขึ้น เมื่อฟันขัดหมุนไปข้างหน้าและด้านหลัง วัสดุสามารถเคลื่อนย้ายไปทั้งสองด้านและจากนั้นไปยังกลางด้านหนึ่ง, วัสดุจะไม่ overheat เมื่อมันสัมผัสผนังภายในของเปลือก, และอีกด้านหนึ่ง, วัสดุสามารถบด, พื้นที่การก๊าซเพิ่มขึ้น,และกระบวนการแห้งถูกส่งเสริม.
นอกจากนี้ในแต่ละสี่ส่วนของฟันขัดขัด, ท่อเหล็กที่ไม่มีรอยต่อด้วยทั้งสองปลายปิดและขนานกับแกนหลักถูกวางเพื่อตีผนังของอุปกรณ์,ที่มีผลบางอย่างต่อวัสดุการเคลียร์และบด. ฟันกะทะโดยทั่วไปทําจากเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กหม้อขับเคลื่อนยังต้องมีความแข็งแรงเพียงพอเพื่อหลีกเลี่ยงการติดกับพื้นผิวภายในของเปลือก.แกนขับเคลื่อนโดยทั่วไปทําจากวัสดุเหล็กแบบ
3. การปิดระหว่างอุปกรณ์ฟันขัดและเปลือก จากหลักการแห้งของเครื่องแห้งขัด สามารถทราบว่าวัสดุถูกทําความร้อนในเครื่องแห้งความชื้นในวัสดุถูกระเหย, และอุปกรณ์ระบายความว่างสร้างระบายความว่างสูงเพื่อสกัดลมน้ําที่ระบายความร้อน, ซึ่งเพิ่มความรุนแรงของการหลบหนีของความชื้นภายในวัสดุและความชื้นบนผิว.หากการปิดระหว่าง shaft และโคลนไม่ดี, ระดับความว่างในอุปกรณ์จะลดลงมาก; ในขณะเดียวกัน, การเข้าของอากาศเย็นจะลดอุณหภูมิของวัสดุในอุปกรณ์และมีผลกระทบต่อประสิทธิภาพการแห้ง.การ ปิด ระหว่าง อุปกรณ์ ฟัน แป้ง และ เปลือก ปกติ ใช้ อาซเบสโตส เป็น เครื่อง เติม, ซึ่งเป็นโครงสร้างประปาที่เรียบง่ายและมีประสิทธิภาพ โครงสร้างประปานี้ยังกดฟันขัดเข้าด้วยกัน, ลดการสวมใส่บนหน้าปลายของฟันขัด. นอกจากประเภทด้านบน,เครื่องแห้งกัดมีเสื้อและแกนส่งที่ผ่านปายน้ํา, และการตรงกันของแกนการส่งและฟัน rake.

ข้อมูลการใช้งาน:

หมายเหตุ: ปริมาณการระเหยน้ําที่เกี่ยวข้องกับลักษณะของวัสดุและอุณหภูมิการเข้าและออกของอากาศร้อน เมื่ออุณหภูมิการออก 90 °Cคอร์ฟการเหยื่อน้ําแสดงในรูปด้านบน (เพื่ออ้างอิง)เนื่องจากผลิตภัณฑ์ถูกปรับปรุงต่อเนื่อง ปริมาตรที่เกี่ยวข้องจะเปลี่ยนแปลงโดยไม่ต้องแจ้งล่วงหน้า

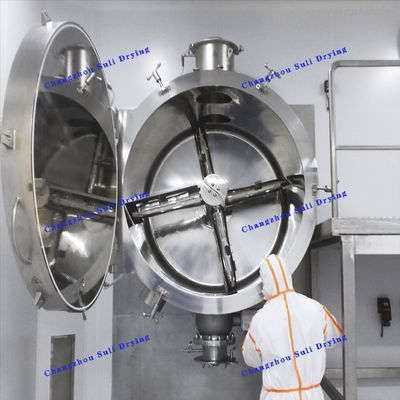

ภาพของอุปกรณ์:
